Nanografía

Leyendo la prensa especializada encontramos una noticia que nos puede sorprender, en primer lugar por la posibilidad de descargarnos un libro sobre impresión, lo cual no es nada usual, y en segundo lugar cuando el libro desarrolla un nuevo procedimiento de impresión o ¿una evolución más de la impresión digital?. Este nuevo procedimiento, desconocido inicialmente para nosotros, nos ha llevado a conocer algo más acerca de esta nueva tecnología y descubrimos que la denominada ya nanografía parece una nueva vuelta de tuerca hacia la mejora de la calidad de la impresión digital. En concreto desarrolla una nueva tinta digital y una nueva transferencia de dicha tinta al soporte de impresión.

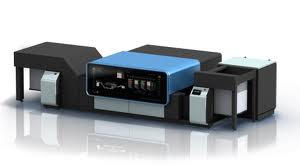

Esta tecnología ha sido desarrollada por Benny Landa, que ya en 1995 desarrolló las primeras máquinas de impresión digital a todo color las denominadas comercialmente como Indigo, hoy propiedad de HP. La presentación oficial ha sido en Drupa 2012 y hemos encontrado el vídeo oficial, que os recomendamos que veáis.

Aquí os dejo un vídeo para que podáis ver el proceso de impresión:

http://www.youtube.com/watch?v=EVrCvocyC2o

Partes del libro

Es una obra impresa, manuscrita o pintada en una serie de hojas de papel, pergamino, vitela u otro material, unidas por un lado (es decir, encuadernadas) y protegidas con tapas, también llamadas cubiertas.

• Sobrecubierta: No todos los libros la tienen, pero es relativamente frecuente.
• Cubierta: se llama también "pasta" es consistente. Constituye el aspecto externo del libro y se extienden por la cubierta, lomo y la contracubierta.
• Lomo: es donde se imprimen los datos de título, número o tomo de una colección, el autor, logotipo de la editorial, etc.
• Guardas: hojas que unen las tapas con el resto del libro.
• Anteportada o Portadilla: va antes de la portada y se pone el título.
• Contraportada: Página par posterior a la portadilla, generalmente blanca.
• Portada: se indican los datos del libro.
• Página de derechos de propiedad o de créditos. Reverso de la portada. Es la página de propiedad literaria o copyright, editor, fechas de las ediciones del libro, reimpresiones, depósito legal, título en original si es una traducción, créditos de diseño, etc.
• Hojas de cortesía o de respeto: folios en blanco que se colocan al principio y al final del libro.
• Cuerpo de la Obra: conjunto de hojas que constituyen el texto del libro.
• Página: Cada una de las hojas con anverso y reverso numerados.
• Prólogo o introducción: Es el texto previo al cuerpo literario de la obra.
• Índice: es una lista ordenada que muestra los capítulos, artículos materias u otros elementos del libro, etc.
• Presentación
• Capítulo
• Bibliografía
• Colofón
• Funda externa
• Biografía: En algunos libros se suele agregar una página con la biografía del autor o ilustrador de la obra.
• Dedicatoria: Es el texto con el cual el autor dedica la obra, se suele colocar en el anverso de la hoja que sigue a la portada. No confundir con dedicatoria autógrafa del autor que es cuando el autor, de su puño y letra, dedica la obra a una persona concreta.

Gramaje del papel

Es la masa de la unidad de superficie del papel expresada en gramos por metro cuadrado. Esta medida es importante ya que de la misma depende la regulación de la pasta de papel en la máquina, en función del peso en gramos por metro cuadrado que se va a dar al papel. Esta relación es importante porque el comercio de papel se realiza en pesetas por kilogramos. También hay que apuntar que en el ámbito comercial se utiliza otra unidad de peso, la resma, que equivale a 500 hojas.

INK Térmica

·Impresión directa sobre papel y vinilos

·8 colores hasta 1000 nozzles

·Velocidad de hasta  1 m (lineal)/minuto

·Gotas de hasta 10 pL a 12 Khz

Flexografia

La flexografía es una técnica de impresión en relieve, puesto que las zonas impresas de la forma están realzadas respecto de las zonas no impresas. La plancha, llamada cliché o placa, es generalmente de fotopolímero  que, por ser un material muy flexible, es capaz de adaptarse a una cantidad de soportes o sustratos de impresión muy variados. La flexografía es el sistema de impresión característico, por ejemplo, del cartón ondulado y de los soportes plásticos. Es un método semejante al de un sello de imprenta.

En este sistema de impresión se utilizan tintas líquidas caracterizadas por su gran rapidez de secado. Esta gran velocidad de secado es la que permite imprimir volúmenes altos a bajos costos, comparado con otros sistemas de impresión. En cualquier caso, para soportes poco absorbentes, es necesario utilizar secadores situados en la propia impresora (por ejemplo, en el caso depapeles estucados o barnices UVI).

Las impresoras suelen ser rotativas, y la principal diferencia entre éstas y los demás sistemas de impresión es el modo en que el cliché recibe la tinta. Generalmente, un rodillo giratorio de caucho recoge la tinta y la transfiere por contacto a otro cilindro, llamado anilox. El anilox, por medio de unos alvéolos o huecos de tamaño microscópico, formados generalmente por abrasión de un rayo láser en un rodillo de cerámica y con cubierta de cromo, transfiere una ligera capa de tinta regular y uniforme a la forma impresora, grabado o cliché. Posteriormente, el cliché transferirá la tinta al soporte a imprimir.

La cantidad de tintas que pueden ser utilizada va desde una hasta diez, incluyendo diferentes tipos de acabados como barnices (de máquina, alto brillo o ultravioleta), laminación plástica y estampado de película.

El proceso de flexografía es característico para la impresión de etiquetas autoadheribles en rollo, las cuales se pueden imprimir en papel, películas y plásticos.

Rotograbado

El huecograbado o rotograbado es una técnica de impresión en la cual las imágenes son transferidas al papel a partir de una superficie cuyas depresiones contienen tinta, a diferencia del grabado tipográfico, en el que la impresión se realiza a partir de una superficie plana cuyas líneas entintadas están en relieve.

Este sistema de impresión tiene aplicaciones específicas, y ha perdido terreno en algunas áreas de aplicación a manos del offset y la flexografía. Usado habitualmente en la impresión de calidad de embalaje flexible (como bolsas de patatas y envoltorios de golosinas) y de edición (libros y revistas de gran tirada), tiene como particularidad que la forma impresora es una forma en bajo relieve.

Proceso

La matriz impresora típica del huecograbado es el cilindro de impresión, que consta básicamente de un cilindro de hierro, una capa de cobre sobre la que se grabará el motivo a ser impreso, y una capa de cromo que permite una mayor resistencia o dureza durante el proceso de impresión (la capa de cobre es muy frágil y se rompería con gran facilidad durante el proceso).

Los procedimientos de grabado en hueco se clasifican, según el método de actuación del grabador sobre la plancha, en procedimientos de grabado directo, en los que la imagen sobre la plancha se consigue realizando incisiones sobre el metal con diferentes materiales , y procedimentos de método indirecto , en los que se utilizan productos químicos, generalmente ácidos, para marcar la plancha.

El sistema de grabado (denominando grabado a la incisión de pequeñas oquedades, encargadas de transferir la tinta en la capa de cobre) más extendido actualmente es una cabeza de diamante, dirigida desde un ordenador, que se encarga de grabar la figura que se transferirá posteriormente al impreso mediante repetidos golpes. Cada cilindro tiene diferencias en su grabado que dependen del color y de la imagen que debe transferir. Estas diferencias se ven reflejadas por la lineatura, el ángulo de grabado de la trama y el porcentaje de puntos.

La prensa rotativa imprime directamente a partir de un cilindro de cobre tratado con ácido y que utiliza una tinta al agua de secado rápido. A medida que gira el cilindro pasa a través de un baño de tinta y es raspado posteriormente por un fleje de acero llamado racleta, dejando de esta forma la tinta sólo en los pozos del área con imágenes. De este modo la tinta es absorbida por la superficie del papel cuando entra en contacto con la placa.

Offset

La impresión offset (a menudo castellanizado como 'ófset', proveniente del inglés offset: indirecto) es un método de reproducción de documentos e imágenes sobre papel o materiales similares, que consiste en aplicar una tinta, generalmente oleosa, sobre una plancha metálica, compuesta generalmente de una aleación de aluminio. Constituye un proceso similar al de la litografía.

El principio de funcionamiento es similar al de la litografía: La plancha se moja con agua o una solución polar para que repela la tinta en las zonas de no imagen (zona hidrófila), para que el resto de la plancha tome la tinta en las zonas donde hay un compuesto hidrófobo o apolar (también conocido como oleófilo) con la forma del motivo a imprimir previamente grabado en la plancha, sea por métodos manuales o por fotograbado; la diferencia con la litografía tradicional es que la imagen o el texto se trasfieren a la superficie a imprimir no de forma directa, sino a través un cilindro cubierto en su superficie por un material flexible (mantilla), generalmente caucho o silicona, que recibe la imagen para transferirla, por presión, a la superficie impresa, generalmente papel.

Es precisamente esta característica la que confiere una calidad excepcional a este tipo de impresión, puesto que el recubrimiento de caucho del rodillo de impresión es capaz de impregnar, con la tinta que lleva adherida, superficies con texturas irregulares o rugosas. Todo esto debido a las propiedades elásticas del caucho, que no presentan los rodillos metálicos.

Injecció de tinta

•Dipositar diminutes gotes de tinta sobre el suport

•Usos: domèstic, oficines, CMYK, gran format, proves digitals, proves ràpides, proves de maquetació, proves d’imatges, proves d’imposició, còpies fotogràfiques

•Velocitat lenta d’impressió. Elevat cost. Curta tirada

•En tots els casos, les gotes es carreguen elèctricament i són dirigides cap a un camp elèctric que les dirigeix a la ubicació correcta en el suport.

•Més resolució. Menys velocitat d’impressió

•NO trama tradicional. Varia la quantitat de tinta, major o menor gruix de cada gota (semblant FM)

•1er mètode

–Flux continu de gotes de tinta sobre el suport.

–Les zones de contragrafisme  s’interposa un camp electromagnètic que desvia les gotes cap al dipòsit.

–Gotes més petites (10 micres). Més resolució (fins 9600dpi). Major rango tonal.

•2on mètode. (DOD)

–Diposita gotes de tinta només en les zones de contragrafisme.

Estabilitat dimensional

La estabilidad dimensional es la capacidad del papel o del cartón para conservar sus dimensiones sin cambio, a pesar de las variaciones en su contenido de humedad o a los esfuerzos mecánicos a los que se vea sometido; desde que queda terminado en la máquina de papel, hasta su uso final. Incluso a pesar de los cambios en el contenido de humedad relativa del ambiente y del papel. Las definiciones a considerar para el estudio de la estabilidad dimensional son: Naturaleza hidrofílica. Esta propiedad consiste en la tendencia de algunos materiales de absorber el agua, de manera que en cuanto el material específico, en este caso, el papel, está en contacto con ella, ya sea en estado líquido o como vapor, la absorbe hasta llegar a un equilibrio con la humedad relativa del ambiente que lo rodea. Coeficiente de expansión térmica. Es el procentaje de cambio en longitud que se presenta en un material por cada °C de cambio en temperatura. Coeficiente de higroexpansividad. Es el porcentaje de cambio en la longitud que sufre un material en función del cambio en su contenido de humedad.

Animación

Electrografia

-Toner

Toner: funciona con un tambor electrografico que hace de forma impresora
Tambor electrografico: zona 1: carrega eléctrica
                                   zona 2: laser que descarga la zona de contragrafismo
                                   zona 3: toner
El toner tiene cargas negativas q se a dieren al soporte
Fusor: funde una especie de resina que cubre el tone i lo a diere al soporte


-Tinta

Electro Ink: Entinta el tambor
Cuando la tinta pasa por el caucho que esta caliente se funde i se transfiere al soporte, la tinta por contraste termico la tinta se seca i se pega
El papel da una pasada por cada tinta
También  puede imprimir en bobina

-Toner (tinta)

1- Directo
2- Partícula solida
3- Tamaño de partícula 10mm = 0,010mm

 Tinta (liquida)

1- Indirecto
2- Partículas solidas que están en una resina termoplástica
3- Tamaño de partícula 1mm = 0,001mm

Tipografia

En el sector de las artes gráficas, se emplean diversos tipos de medidas. Para medir la longitud o el tamaño de un objeto, por ejemplo, la medida más utilizada, al menos por estos lares, es el sistema métrico decimal, siendo los milímetros la unidad de medida más común. Para medir los cuerpos de una determinada tipografía, así como para medir el grosor de una línea o un trazado, el sistema de medida más utilizado es el sistema duodecimal de raíz sajona. La medida más pequeña de este sistema es la pica, que se define como cada una de las partes de un pie (aproximadamente 33cm.), Si éste lo dividimos en 92 partes equivalentes. así, la pila equivaldría, aproximadamente a 0,35 mm. Un punto tipográfico se define como la doceava (este es un sistema duodecimal) parte de una pica.


Realidades tipográficas como los cuerpos de una fuente, el interlineado, etc ... se miden en puntos tipográficos. En un texto, la distancia, en puntos, que hay entre las líneas de referencia de las diversas líneas de texto será la medida del interlineado. Por otra parte, la altura (también en puntos) que tiene un cuerpo de una fuente tipofràfica, nos indicará el tamaño de esa fuente.

El tipómetro será la herramienta que nos permitirá realizar las medidas oportunas para cualquier tipo de texto.


MEDIDAS

El sistema de medida de artes gráficas es duodecimal (la unidad está formada por 12 puntos).
La unidad se llama pica.

unidad = pica = 12 puntos

Cada una de las líneas que hay en el regla de picas equivale a 2 puntos, es decir que 6 líneas equivalen a 12 puntos que a su vez equivalen a una pila.

La equivalencia en mm es:

1 pica = 0.35 mm

Cuando una medida no se puede expresar totalmente en picas (porque no llega a 12), entonces se expresa de la siguiente manera:

7p 6 (7 picas y 6 puntos)

Para saber quanst puntos son en total sólo hay que multiplicar el 7 por 12 (ya que cada pica equivale a 12 puntos) y sumarlos al 6.

7 x 12 + 6 = 90 puntos


TIPOGRAFIAS
Hay dos tipos:

Con remates, son las que tienen los extremos con acabados en punta.

E

A palo seco son las que tienen los extremos con acabados rectos.

E

Para medir el texto hay que discernir si es con remates o palo seco.
Una vez determinado esto, se pone sobre sobre una letra mayúscula del test la letra correspondiente del tipómetro hasta llegar a encontrar la medida.

Interlineado
Es el valor que hay en puntos de pica entre una línea y la siguiente.
El cuerpo y la interlínea son muy importantes a la hora de medir un texto.

Cuando hay unalínia que no coincide con ninguna pauta de interlínea, con la regla de picas se miden unas 5 líneas y el resultado se divide por 5.

Densitometria

Blancor - fibra + carregas + pigments
              - procesat

Color - aditiva blanquejants optics - tono blava

Brillo - tractament superficial

opacitat - composicio

Hi han dos tipus de densitometres:

-Reflexio: quan la llum incideix en un soport, una part de la llum es reflexada i l'altre part de llum traspasa. Amb aixo podem mesurar la opacitat del suport i la blancor

-Transmissio: es la llum que traspasa el suport. Amb aixo es pot mesurar la opacitat i el blancor d'un suport

Impresión digital

La impresión digital es un proceso que consiste en la impresión directa de un archivo digital a papel, por diversos medios, siendo el más común la tinta en impresora inyección de tinta (cartuchos), y toner en impresora láser.

Este proceso es ideal para proyectos de impresión de bajo volumen y tiempos de entrega sumamente cortos, ya que una de las principales ventajas que ofrece es la disponibilidad casi inmediata de los impresos, pues no requiere tiempo de secado o enfriamiento al no trabajar con tintas, como la tradicional impresión offset.

Este sector de las artes gráficas está experimentando un gran crecimiento, lo que ha llevado a los diferentes fabricantes y proveedores a lanzar al mercado equipos digitales cada vez con mayores prestaciones, preparados para atender los nuevos requerimientos impuestos por el mercado.

La impresión digital tiene una doble vertiente: el pequeño y el gran formato. El primero adolece aún de falta de cierta fiabilidad y presenta algunas carencias (entre ellas, el no disponer de un formato 50x70). El gran formato, por su parte, ofrece ciertos problemas de tipo ecológico y de costes. Esto hace que la impresión digital tenga que desarrollarse aún más.

Sin embargo, uno de los valores añadidos que ofrece la impresión digital es la personalización del producto. La impresión personalizada es un mercado en creciente expansión.
